 產品的簡介
-
簡單的設計.容易維修保養－高風格.高性能.高亮度。
-
マルヤス獨特的LED配件，實現與白熱球匹敵的明亮度跟均一的全面照光。
-
依照內藏橋式迴路的AC/DC兼用型LED配件的開發，可以跟白熱球做互換--從LED球換成白熱球，從白熱球換成LED球--
可以從表面做簡單地規格變更。
-
發光色板的變更跟刻字內容的替換等的維修保養，能夠從表面做簡單地規格變更。
-
全電壓式與變壓器式能簡單地規格變更。
-
因組合化的結構，能迅速的交貨。
|

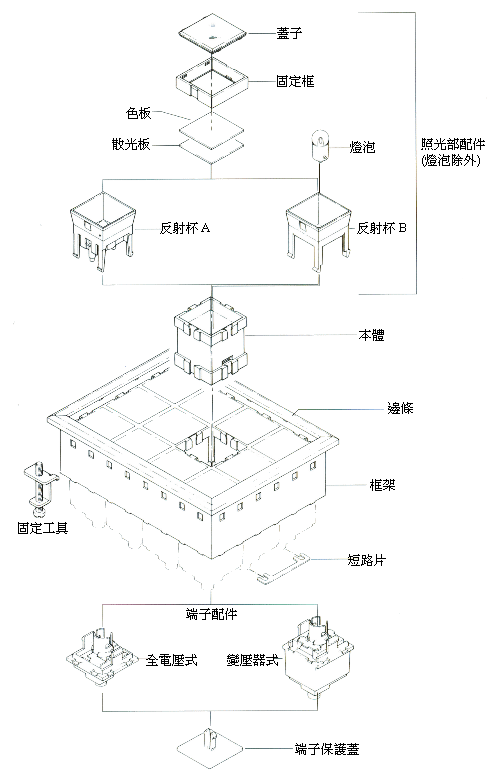

產品的構造
|
蓋子------顏色:無色透明
固定框---顏色:黑
色板------紅(R) 綠(G) 橘(O) 黃(Y)
白(CW) 藍(H)
散光板---刻字板
反射杯--以高光度反射率的反射鏡
做全面的照光反射
本體------用蟻溝的方式固定.構成堅固
耐用的集合體
邊條------集合本體結合後的外部裝飾
邊條
框架------讓集合本體更加堅固的強化
金屬外框
固定工具--把集合燈固定於控制箱上的
工具
端子配件--變壓器式(110v,220v用)，
全電壓式
端子保護蓋--包覆在充電部的安全防護
蓋
短路片----短路用的跳線
|
 |
|
規 格
| 項 目 |
MNL33L
MNL33WL
MNL44L
MNL44WL |
MNL33LT
MNL33WLT
MNL44LT
MNLWLT |
MNL33F
MNLWF |
MNL44F
MNL44WF |
MNL33FT
MNL33WFT |
MNL44FT
MNL44WFT |
| 固定裝置 |
固定板的厚度1~7mm
開孔尺寸請參考型錄 |
| 標準使用狀態 |
周圍的溫度-5~40
℃ ，相對溼度45~80%，標高2000m以下 |
| 照光部保護構造 |
IP40 |
| 定額絕緣電壓 |
250V |
|
定額使用電壓 |
AC/DC24V
AC/DC 100-120V |
100/110V 50/60Hz
200/220V 50/60Hz
定額2次電壓24V |
AC/DC30V MAX. |
100/110V 50/60Hz
200/220V 50/60Hz |
| 定額2次電壓24V |
定額2次電壓15V |
|
適合的燈球 |
LED球 |
G11 BA9s/13口金 |
G10 BA9s/13口金 |
G11 BA9s/13口金 |
G10 BA9s/13口金 |
| 1W球 |
2W球 |
30V - 1W球 |
18V - 2W球 |
| 端子強度 |
０．８Ｎ．ｍ
１５秒 |
| 溫度上升 |
４０Ｋ以下(蓋子的表面、端子) |
| 絕緣電阻 |
５０Ｖ - １００MΩ以上 |
| 耐電壓 |
一分鐘
AC2000V |
| 耐衝擊 |
４９０ｍ／ｓ² |
| 耐震動 |
１０∼５５Ｈｚ 複振幅０．３５ｍｍ |
|
|
產品型號編制方式
ＭＮＬ
名稱
種類 -
縱窗 x
橫窗 -
電壓
指定色板
MNL- 集合指示燈
|
照光部尺寸 mm |
名稱 |
|
種類 |
記號 |
|
電壓 |
記號 |
|
Ｈ30 x W30 Ｈ30 x W60 |
33 33W |
LED照光 |
全電壓式 |
L |
AC/DC 24V |
24 |
| AC/DC 100 - 120V |
100 |
| 變壓器式 |
LT |
100/110V
50/60Hz |
100 |
| 200/220V
50/60Hz |
200 |
| 白熱球照光 |
全電壓式 |
F |
無燈泡 |
0 |
| 6.3V - 1W燈球 |
6.3 |
| 18V - 1W燈球 |
18 |
| 24V - 1W燈球 |
24 |
| 30V - 1W燈球 |
30 |
| 變壓器式 |
FT |
100/110V
50/60Hz |
100 |
| 200/220V
50/60Hz |
200 |
|
H40 x W40 H40 x W80 |
44 44W |
LED照光 |
全電壓式 |
L |
AC/DC 24V |
24 |
| AC/DC 100 - 120V |
100 |
| 變壓器式 |
LT |
100/110V
50/60Hz |
100 |
| 200/220V
50/60Hz |
200 |
| 白熱球照光 |
全電壓式 |
F |
無燈泡 |
0 |
| 6.3V - 2W燈球 |
6.3 |
| 18V - 2W燈球 |
18 |
| 24V - 2W燈球 |
24 |
| 30V - 2W燈球 |
30 |
| 變壓器式 |
FT |
100/110V
50/60Hz |
100 |
| 200/220V
50/60Hz |
200 |
指定色板－紅色=R 綠色=G 白=W 黃色=Y 藍色=B 橘色= O
舉例說明 ：ＭＮＬ３３ＦＴ-０３０５-１００ R x 15
即每一燈規格為30 x30 白熱球 變壓器式 15燈 (直-3燈 橫-5燈) AC110V 紅色板15個
|
|
|
