集合指示燈系列(MNL SERIES)

　
MNL33L形(全電壓式LED照光)

　

　

MNL33F形(全電壓式白熱球照光)

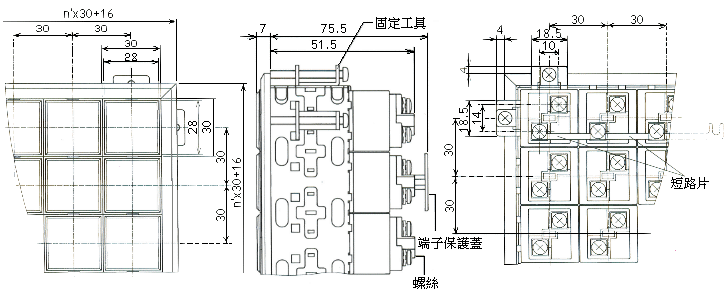

MNL33L．MNL33F形尺寸圖

　
MNL33LT形(變壓器式LED照光)

 MNL33FT形(變壓器式白熱球照光)

　

MNL33LT．MNL33FT形尺寸圖

　
開孔尺寸與總窗數
　

單位mm

列數

段數

 n' 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
n

B

A

 35 65 95 125 155 185 215 245 275 305 335 365 395 425 455 485 515 545 575 605
1 35 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2 65 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
3 95 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 60
4 125 4 8 12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80
5 155 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
6 185 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
7 215 7 14 21 28 35 42 49 56 63 70 77 84 91 98 105 112 119 126 133 140
8 245 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120 128 136 144 152 160
9 275 9 18 27 36 45 54 63 72 81 90 99 108 117 126 135 144 153 162 171 180
10 305 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200
　

開孔尺寸的計算公式(段數n段、 列數n'列)



　
　

外形尺寸的總窗數
　

單位mm

列數

橫數

 n' 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
n

B

A

 46 76 106 136 166 196 226 256 286 316 346 376 406 436 466 496 526 556 586 616
1  46 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2 76 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40
3 106 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 60
4 136 4 8 12 16 20 24 28 32 36 40 44 48 52 56 60 64 68 72 76 80
5 166 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
6 196 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
7 226 7 14 21 28 35 42 49 56 63 70 77 84 91 98 105 112 119 126 133 140
8 256 8 16 24 32 40 48 56 64 72 80 88 96 104 112 120 128 136 144 152 160
9 286 9 18 27 36 45 54 63 72 81 90 99 108 117 126 135 144 153 162 171 180
10 316 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200
