控制開關－H系列22Ø

產品的優點

  • 符合IP65(防塵、防油、防噴流)的保護構造。

  • 操作部跟本體、接點部採分離式固定法，安裝方便。

  • 燈泡採用標準化的白熱球跟ＬＥＤ球。

　
規　　格
　
項　　目

押扣開關．選擇開關

照光押扣開關

指示燈
使用周圍溫度  －２０∼５５℃
使用相對溫度 ４５∼８５％
標高 ２０００ｍ以下
保護構造 ＩＰ６５防油型
定格絕緣電壓 ＡＣ、ＤＣ６００Ｖ ＡＣ、ＤＣ６００Ｖ（全電壓式照光部：ＡＣ、ＤＣ２５０Ｖ）
定格使用電壓 請參考表２ 請參考表２（照光部的電壓請參考　表３、４）
定格通電電流 １０Ａ（接點部） 　
定格使用電流 請參考表２
操作部強度

押扣開關　　２５０Ｎ　一分鐘（香菇型　３７５Ｎ　１分鐘）
　
選擇開關　　２.５Ｎ•ｍ　一分鐘（長柄型　３Ｎ•ｍ　１分鐘）
端子部強度 ０.８Ｎ•ｍ　　１５秒間
操作力

押扣開關　　復歸式　約１１Ｎ。保持式約１２Ｎ
　
選擇開關　　約０.１６Ｎ•ｍ（２段式）（接點結構１ａ１ｂ）

 　
溫度上升 ４０Ｋ以下
絕緣抵抗 ５００Ｖ－１００ＭΩ以上
耐電壓 一分鐘內　ＡＣ２２００Ｖ

接點部：１分鐘內　ＡＶ２２００Ｖ
照光部：１分鐘內　ＡＶ２５００Ｖ（全電壓式ＡＶ２０００Ｖ）
點燈時的變壓器２次電壓 　

變壓器式　[定格二次電壓的８０％以上（白熱球）]
變壓器二次短路 斷線後不會再起火燃燒
接觸抵抗 ３０ｍΩ以下 　
開閉頻度 １８００次／時
機械的耐久性

押扣開關、照光押扣開關　５００萬次

選擇開關　１００萬次
電器的耐久性 １００萬次
耐溫性 ４０℃　９３％　９６時間
耐寒耐熱性  －４０∼７０℃
耐衝擊性 誤動作　１００ｍ／ｓ²、耐久性５００ｍ／ｓ² １０∼５５Hz 複振幅０.３５ｍｍ
耐震動性 耐久１５ｍ／ｓ² 490 ｍ／ｓ²

☆為了改良及品質提升、如有式樣變更的情況、不另行通知、敬請見諒。


　

表2　接點部的定格使用電壓．定格使用電流

定格使用
電壓 Ｖ

定格使用電流　　Ａ
交流 直流
AC-15級
(誘導負荷)		 DC-13級
(誘導負荷)		 DC-12級
(抵抗負荷)
24 10 6 6
48 10 2 3
110 6 0.7 2
220 4 0.3 1
440 1.5 - -
    表3　變壓電式
　

定格電壓(使用電壓)

定格二次電壓
100V(100~110V 50/60Hz)

5.5V
200V(200~220V 50/60Hz)
表4　全電壓式
　
燈泡的定格電壓 AC,DC   V
白熱球 LED球
6.3 AC6
18 DC6
24 12
30 24

最小的安裝 距離(參考尺寸)

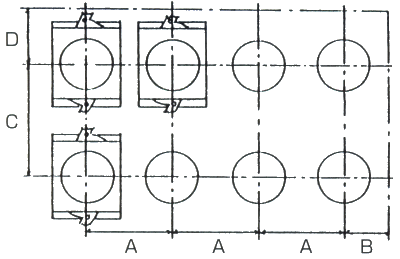

●接點直放

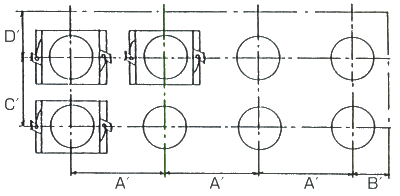

●接點橫放
機　　　種 接點直放 接點橫放
Ａ Ｂ Ｃ Ｄ Ａ’ Ｂ’ Ｃ’ Ｄ’
ＨＰ、ＨＰＴ、ＨＰＣ、ＨＰＭ、ＨＳ、ＨＳＫ、ＨＳＰＡ、ＨＳＰＢ、ＨＴ、ＨＬ、ＨＦ、ＨＦＧ、ＨＦＭ、ＨＡ、ＨＡＧ、ＨＡＭ ＭＩＮ.３０ ＭＩＮ.１５ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.３０ ＭＩＮ.１５
ＨＰＭＧ、ＨＴＳ、ＨＳＳ、ＨＬＳ、ＨＦＳ、ＨＡＳ ＭＩＮ.３６ ＭＩＮ.１８ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.３６ ＭＩＮ.１８
ＨＰＤ、ＨＦＤ、ＨＡＤ、ＨＭＤ、ＨＦＭＤ、ＨＡＭＤ ＭＩＮ.４０ ＭＩＮ.２０ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.４０ ＭＩＮ.２０
ＨＰＤＧ ＭＩＮ.４７ ＭＩＮ.２４ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.５７ ＭＩＮ.２９ ＭＩＮ.４７ ＭＩＮ.２４
ＨＰＲ ＭＩＮ.６５ ＭＩＮ.３３ ＭＩＮ.６５ ＭＩＮ.３３ ＭＩＮ.６５ ＭＩＮ.３３ ＭＩＮ.６５ ＭＩＮ.３３
ＨＰＲＧ ＭＩＮ.７２ ＭＩＮ.３６ ＭＩＮ.７２ ＭＩＮ.３６ ＭＩＮ.７２ ＭＩＮ.３６ ＭＩＮ.７２ ＭＩＮ.３６

零件

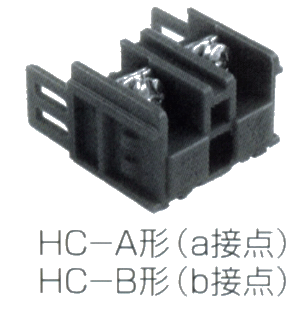

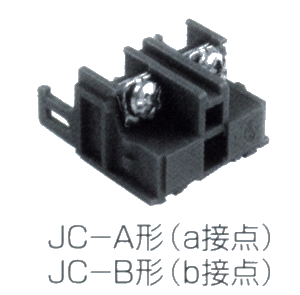

●接點

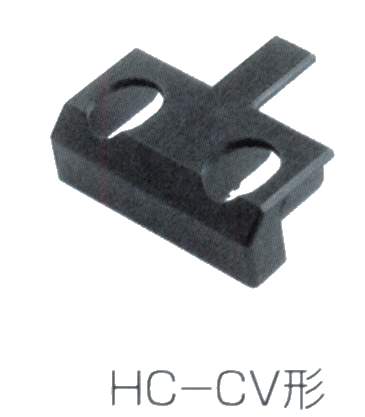

●保護蓋

　

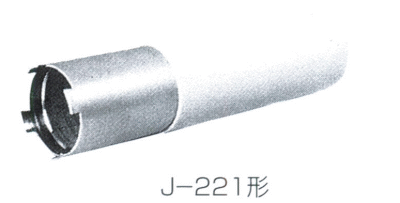

●固定工具

　

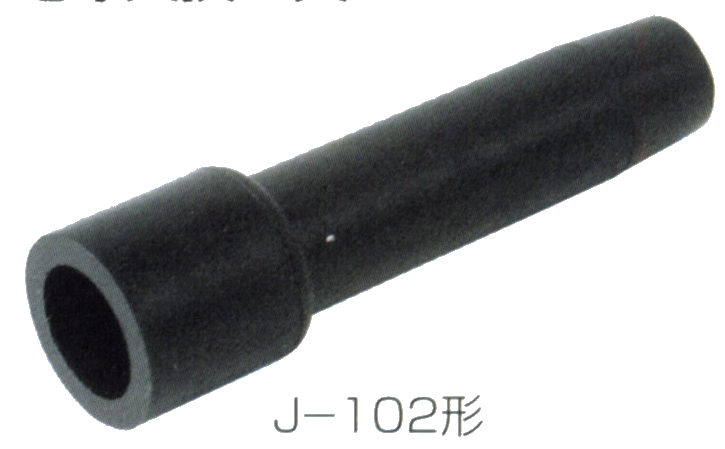

●燈泡拔取工具
