旋轉開關(22Ø)

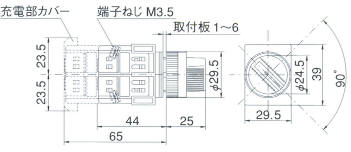

A22Ø 短柄型旋轉開關 (2段式)
　
外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22SN2(5)(7)(9)(10) 2段式
手動復歸
A22SNE2(5)(7)(9)(10)
A22SN2L(5)(7)(9)(10) 2段式左自動復歸

●塑膠護圈		 A22SNE2L(5)(7)(9)(10)
A22SNE2R(5)(7)(9)(10) 2段式右自動復歸
A22SNE2R(5)(7)(9)(10)

　

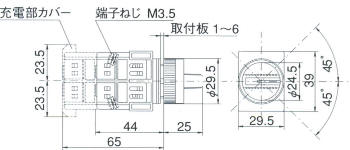

A22Ø 短柄型旋轉開關 (3段式)

外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22SN3(5)(7)(9)(10) 3段式
手動復歸
A22SNE3(5)(7)(9)(10)
A22SN3L(5)(7)(9)(10) 3段式左自動復歸

●塑膠護圈		 A22SNE3L(5)(7)(9)(10)
A22SNE3R(5)(7)(9)(10) 3段式右自動復歸
A22SNE3R(5)(7)(9)(10)
A22SN3LR(5)(7)(9)(10) 3段式左右自動復歸
A22SNE3LR(5)(7)(9)(10)
　

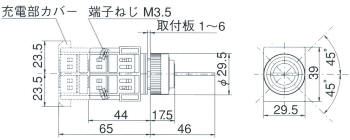

A22Ø 長柄型旋轉開關 (2段式)

外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22ST2(5)(7)(9)(10) 2段式
手動復歸
A22STE2(5)(7)(9)(10)
A22ST2L(5)(7)(9)(10) 2段式左自動復歸

●塑膠護圈		 A22STE2L(5)(7)(9)(10)
A22STE2R(5)(7)(9)(10) 2段式右自動復歸
A22STE2R(5)(7)(9)(10)
　

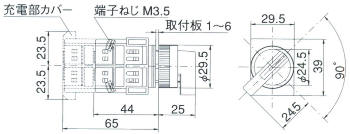

A22Ø 長柄型旋轉開關 (3段式)

外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22ST3(5)(7)(9)(10) 3段式
手動復歸
A22STE3(5)(7)(9)(10)
A22ST3L(5)(7)(9)(10) 3段式左自動復歸

●塑膠護圈		 A22STE3L(5)(7)(9)(10)
A22STE3R(5)(7)(9)(10) 3段式右自動復歸
A22STE3R(5)(7)(9)(10)
A22ST3LR(5)(7)(9)(10) 3段式左右自動復歸
A22STE3LR(5)(7)(9)(10)

　

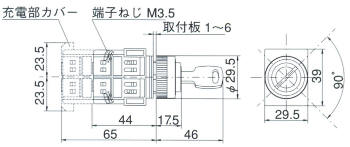

A22Ø 鑰匙型旋轉開關 (2段式)

外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22SK2(5)(7)(9)(10) 2段式
手動復歸
A22SKE2(5)(7)(9)(10)
A22SK2L(5)(7)(9)(10) 2段式左自動復歸

●塑膠護圈		 A22SKE2L(5)(7)(9)(10)
A22SKE2R(5)(7)(9)(10) 2段式右自動復歸
A22SKE2R(5)(7)(9)(10)
　

A22Ø 長柄型旋轉開關 (3段式)

外觀 操作部分外型尺寸圖 型號 動作特性

●金屬護圈		 A22SK3(5)(7)(9)(10) 3段式
手動復歸
A22SKE3(5)(7)(9)(10)
A22SK3L(5)(7)(9)(10) 3段式左自動復歸

●塑膠護圈		 A22SKE3L(5)(7)(9)(10)
A22SKE3R(5)(7)(9)(10) 3段式右自動復歸
A22SKE3R(5)(7)(9)(10)
A22SK3LR(5)(7)(9)(10) 3段式左右自動復歸
A22SKE3LR(5)(7)(9)(10)

　　附註：（）中的型號編碼請參閱前方的編碼方式做參考。
