產品型號編制方式

• 押扣開關

  A22 PF H 11 Y J
           (1)                            (2)                 (3)          (5)           (7)        (10)
  　
• 照光押扣開關

  A22 FT H 100 11 R L J
            (1)                       (2)                 (3)             (4)                 (5)            (7)         (8)     (10)
  　
• 指示燈

  A22 PF H 11 Y  J
           (1)                            (2)                 (3)          (5)           (7)        (10)
  　
• 旋轉開關

  A22 ILT 100 R L
            (1)                            (2)                           (4)             (7)        (8)

1. 基本形式
   　

   記         號	A22	A25	A30
   開孔尺寸	Ø22	Ø25	Ø30



2. 種類

   ◎押扣開關

   ＰＦ、ＰＦＥ：平頭

   ＰＴ、ＰＴＥ：突頭

   ＰＭ、ＰＭＥ：小香菇頭    　（Ø29）　

   ＰＤ、ＰＤＥ：大香菇頭　    （Ø40）

   ＰＲ、ＰＲＥ：特大香菇頭　（Ø65）　

   ＰＣＭ、ＰＣＭＥ：全護圈

   ＰＴＣＭ、ＰＴＣＭＥ：高全護圈

   ＰＤＧ、ＰＤＧＥ：大護圈     （Ø48）

   ＰＲＧ、ＰＲＧＥ：特大護圈 （Ø75）

   ＰＭＤ、ＰＭＤＥ：緊急開關 （Ø40）

   ＰＳＡ、ＰＳＡＥ：選擇按鈕2段

   ＰＳＢ、ＰＳＢＥ：選擇按鈕3段

   ◎照光押扣開關

   全 電 壓 式	ＦＯＡ、ＦＯＡＥ	平頭
   	ＦＡ、ＦＡＥ	突頭
   	ＦＡＭＳ、ＦＡＭＳＥ	小香菇頭
   	ＦＡＤ、ＦＡＤＥ	大香菇頭
   	ＦＡＭ、ＦＡＭＥ	照光緊急
   	ＦＡＧ	金屬護圈平頭（有洞）
   	ＦＡＧＥ	樹酯護圈平頭（透明）
   	ＦＡＧＢ	金屬護圈突頭（無洞）
   	ＦＡＧＢＥ	樹酯護圈平頭（黑色）
   變 壓 器 式	ＦＯＴ、ＦＯＴＥ	平頭
   	ＦＴ、ＦＴＥ	突頭
   	ＦＴＭＳ、ＦＴＭＳＥ	小香菇頭
   	ＦＴＤ、ＦＴＤＥ	大香菇頭
   	ＦＴＭ、ＦＴＭＥ	照光緊急
   	ＦＴＧ	金屬護圈平頭（有洞）
   	ＦＴＧＥ	樹酯護圈平頭（透明）
   	ＦＴＧＢ	金屬護圈突頭（無洞）
   	ＦＴＧＢＥ	樹酯護圈平頭（黑色）
   電 阻 式	ＦＤ、ＦＤＥ	突頭
   	ＦＤＭＳ、ＦＤＭＳＥ	小香菇頭
   	ＦＤＤ、ＦＤＤＥ	大香菇頭
   	ＦＤＭ、ＦＤＭＥ	照光緊急
   	ＦＤＧ	金屬護圈平頭（有洞）
   	ＦＤＧＥ	樹酯護圈平頭（透明）
   	ＦＤＧＢ	金屬護圈突頭（無洞）
   	ＦＤＧＢＥ	樹酯護圈平頭（黑色）

   ◎旋轉開關

   ＳＮ、ＳＮＥ：　短　柄　形　

   ＳＴ、ＳＴＥ：　長　柄　形

   ＳＫ、ＳＫＥ：　鎖　匙　形

   ◎指示燈

   全 電 壓 式	ＩＬＡ、ＩＬＡＥ	凸圓形
   	ＩＬＡＳＢ、ＩＬＡＳＷＢ	正方型（黑框）
   	ＩＬＡＳ、ＩＬＡＳＷ	正方型
   	ＩＬＡＱＢ、ＩＬＡＱＷＢ	長方形（黑框）
   	ＩＬＡＱ、ＩＬＡＱＷ	長方形
   變 壓 器 式	ＩＬＡＦ、ＩＬＡＦＥ	平圓形
   	ＩＬＴ、ＩＬＴＥ	凸圓形
   	ＩＬＴＳＢ、ＩＬＴＳＷＢ	正方型（黑框）
   	ＩＬＴＳ、ＩＬＴＳＷ	正方型
   	ＩＬＴＱＢ、ＩＬＴＱＷＢ	長方形（黑框）
   	ＩＬＴＱ、ＩＬＴＱＷ	長方形
   	ＩＬＴＦ、ＩＬＴＦＥ	平圓形
   電 阻 式	ＩＬＤ、ＩＬＤＥ	凸圓形
   	ＩＬＤＳＢ、ＩＬＤＳＷＢ	正方型（黑框）
   	ＩＬＤＳ、ＩＬＤＳＷ	正方型
   	ＩＬＤＱＢ、ＩＬＤＱＷＢ	長方形（黑框）
   	ＩＬＤＱ、ＩＬＤＱＷ	長方形
   	ＩＬＤＦ、ＩＬＤＦＥ	平圓形

   　


   　
3. 動作特性 & 動作方式

   ◎押扣開關、◎照光押扣開關

   記         號	無記號	H
   動作特性	自動復歸	手動復歸

   　

   動作方式 ◎旋轉開關

   ２：２段式手動復歸

   ２Ｌ：２段式左自動復歸

   ２Ｒ：２段式右自動復歸

   ３：３段式手動復歸

   ３Ｌ：３段式左自動復歸

   ３Ｒ：３段式右自動復歸

   ３ＬＲ：３段式左右亦動復歸


   　

4. 電壓

   ◎全電壓式（附屬燈泡定格電壓）

   伏特（Ｖ）	定格使用電壓
   	白熱球	LED球
   ６	ＡＣ／ＤＣ６.３Ｖ	ＡＣ／ＤＣ6Ｖ
   Ａ６	－	ＡＣ６Ｖ
   Ｄ６	－	ＤＣ６Ｖ
   １２	ＡＣ／ＤＣ6１２Ｖ	ＡＣ／ＤＣ１２Ｖ
   ２４	ＡＣ／ＤＣ6２４Ｖ	ＡＣ／ＤＣ２４Ｖ
   ３０	ＡＣ／ＤＣ３０Ｖ	－
   0	無燈泡

   ◎變壓器式（定格使用電壓）
   　

   伏特（Ｖ）	定格使用電壓
   １００	１００／１１０Ｖ
   ２００	２００／２２０Ｖ
   ４００	４００／４４０Ｖ


   ☆如有任何問題請洽本公司

   　

5. 接點構成

   ◎押扣開關、照光押扣開關、旋轉開關（２段式）

   １０：１ａ
   ０１：１ｂ
   ２０：２ａ
   ０２：２ｂ
   １１：１ａ１ｂ
   ３０：３ａ
   ０３：３ｂ
   ４０：４ａ
   ０４：４ｂ
   ２２：２ａ２ｂ
   ３３：３ａ３ｂ
   ４４：４ａ４ｂ

   ◎旋轉開關（３段式）
   　

   １１ ００１１ １１１１

   ◎旋轉開關（２段式）
   　

   １１Ｄ	２２Ｄ	３３Ｄ	４４Ｄ


   　

6. 鑰匙旋轉位置
   　

   Ｃ	左拔
   Ｄ	中拔
   Ｅ	右拔
   Ｆ	左中拔
   Ｊ	左右拔
   Ｋ	中右拔
   Ｌ	全拔

   　

7. 顏色編號

   　

   ●按鈕的顏色（押扣開關）

   Ｂ	Ｒ	Ｇ	Ｏ	Ｙ	Ｈ	Ｗ
   黑	紅	綠	橘	黃	藍	白

   ※２點式的時候請指定上下按鈕顏色


   ●旋鈕、長柄旋鈕的顏色（選擇開關）

   Ｂ	Ｒ	Ｇ
   黑	紅	綠


   ●色蓋的顏色（照光押扣開關、指示燈）　　

   Ｃ	Ｒ	Ｇ	Ｏ	Ｙ	Ｈ	Ｗ
   透明	紅	綠	橘	黃	藍	白


   　

8. 燈炮的種類

   無記號：白熱球

   L：ＬＥＤ球

   ＬＨ：

   　

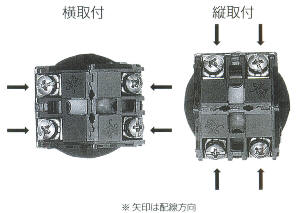

9. 附屬接點的取付方向

   無記號：橫取付（端子方向　左右）

   　　Ｖ：直取付（端子方向　上下）




   　
10. 附屬的接點

    　

    無記號：ＨＣ－Ａ（ａ接點） 　　　　　　ＨＣ－Ａ－Ｈ（ａ接點） 　　　　ＨＣ－Ｂ（ｂ接點）

    Ｊ：ＪＣ－Ａ（ａ接點） 　　　　ＪＣ－Ａ－Ｈ（ａ接點） 　　ＪＣ－Ｂ（ｂ接點）
