控制開關－Ø16系列

項　　目	銀接點樣式	金接點樣式	指示燈
使用周圍溫度	－２０∼５５℃
使用相對溫度	４５∼８５％
標高	２０００ｍ以下
保護構造	ＩＰ６５（防油型）、ＩＰ４０（閉鎖形）
定格絕緣電壓	ＡＣ、ＤＣ２５０Ｖ
定格使用電壓	請參考表２（照光部的電壓請參考　表３）
定格通電電流	５Ａ（接點部）
定格使用電流	請參考表２
操作部強度	押扣開關１５０Ｎ　一分鐘（香菇型　２５０Ｎ　１分鐘） 卡式【押（２５０Ｎ 　一分鐘）、迴轉（２５０Ｎ•ｍ　１分鐘）】 選擇開關１Ｎ•ｍ　１分鐘
端子部強度	０.６Ｎ•ｍ　　１５秒間
操作力	押扣開關約２.５Ｎ　 卡式【押（約５Ｎ）、迴轉（０。０５Ｎ•ｍ）】 選擇開關約０.０８Ｎ•ｍ
溫度上升	４０Ｋ以下（端子部及色蓋表面）
絕緣抵抗	１００ＭΩ以上
耐電壓	一分鐘內　ＡＣ２２００Ｖ
接觸抵抗	３０ｍΩ以下
開閉頻度	１８００次／時
機械的耐久性	押扣開關（自動復歸　１００萬次）（保持式　５０萬次）　 卡式（約５０萬次） 選擇開關　１０萬次
電 氣的耐久性	１０萬次
耐溫性	４０℃　９３％　９６時間
耐寒耐熱性	－４０∼７０℃
耐衝擊性	誤動作　１００ｍ／ｓ²、耐久性５００ｍ／ｓ²		１０∼５５Hz 複振幅０.３５ｍｍ
耐震動性	耐久１５ｍ／ｓ²		490 ｍ／ｓ²
☆為了改良及品質提升、如有式樣變更的情況、不另行通知、敬請見諒。 ☆銀接點為純銀 ☆金接點為銀接點鍍金（電鍍厚為5μ ｍ以上）

　

表2　接點部的定格使用電壓．定格使用電流 定格使用 電壓 Ｖ 定格使用電流　　 交流50/60Hz 直流 誘導負荷 抵抗負荷 誘導負荷 抵抗負荷 24 4A 5A 1A 4A 48 2A 3A 0.4A 3A 110 1A 1A 0.04A 0.3A 220 0.7A 0.7A 0.02A 0.15A

表3　附屬燈泡（Ｓx６ｓ／８x５.４底座） 　 種　類 形    式 定格電壓 消耗電流 白熱球 Ｆ１６－７Ｖ ＡＣ／ＤＣ７Ａ １６０ｍＡ Ｆ１６－１４Ｖ ＡＣ／ＤＣ１４Ａ ８０ｍＡ Ｆ１６－２８Ｖ ＡＣ／ＤＣ２８Ａ ４０ｍＡ LED球 ＬＳＸ６－２４□－１ ＡＣ／ＤＣ２４Ａ １３.８ｍＡ 霓虹球 Ｎ１６－１ＮＤ（紅色燈） ＡＣ１００／１１０Ｖ 1.5mA(AC110V) Ｎ１６－１ＧＤ（綠色燈） 1.0mA(AC110V) Ｎ１６－２ＮＤ（紅色燈） ＡＣ２００／２２０Ｖ 1.5mA(AC220V) Ｎ１６－２ＧＤ（綠色燈） 0.7mA(AC220V)

●圓形
●角形 　 ●長方形、●大頭、長方形 　 ●大頭、圓形　●大頭、正方形　●緊急開關 ☆開孔為Ø16.2+0.2(開孔請確實依照尺寸操作，以防接點迴轉取出時不易) ☆開關箱的厚度(1)0.5~5.0mm 。(2)3.0~8mm(標準的為5.0mm。3.0~8mm請選購附件R162) ☆集合開孔時 ，開孔尺寸請務必正確.

端子配置、內部接線圖及端子形狀

●端子配置、內部接線圖 ◎押扣開關、照光押扣開關              ◎指示燈 　 ●端子形狀 ◎端子的尺寸圖

　

零件

●厚板用取付螺母(專用的防止轉動金具) 開關箱鐵板厚度3~8mm時使用

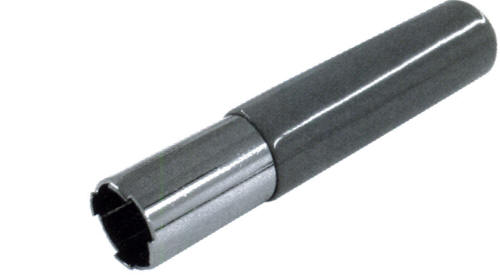

●螺母固定工具
